塑料冲击样条有哪些尺寸和标准？

在塑料改性、来料质检、成品型式检测中，冲击样条是判定材料韧性、抗脆断能力的核心试样。很多企业检测数据偏差、第三方审核不通过、批次对比无效，根源并非设备精度问题，而是冲击样条尺寸不标准、缺口规格混用、执行标准错配。塑料冲击测试中70%以上的数据失效问题，源于试样尺寸公差超标、缺口加工不规范、标准选型混乱。不少使用者误以为冲击样条只有一种通用尺寸，实际上简支梁、悬臂梁两大测试体系，对应国标、ISO国际、ASTM美标三套不同的尺寸规范，且不同类型样条数据无法互通换算。

一、两种冲击样条不能混用

塑料冲击测试主流分为简支梁冲击（Charpy）和悬臂梁冲击（Izod）两大类，对应的样条结构、尺寸、受力方式不同，是所有检测的基础区分逻辑。

简支梁冲击样条：试样两端悬空支撑，摆锤击打试样中间位置，适配绝大多数通用塑料、改性塑料、板材，是国内企业用的多的检测方式，对标GB/T 1043、ISO 179标准。

悬臂梁冲击样条：试样一端刚性固定，另一端悬空受冲击，更适合硬质脆性塑料、玻纤增强塑料、精密工程塑料，对标GB/T 1843、ISO 180、ASTM D256标准。

同一材料，简支梁与悬臂梁冲击数据无任何对比意义，严禁混用标准对标、混用样条测试。

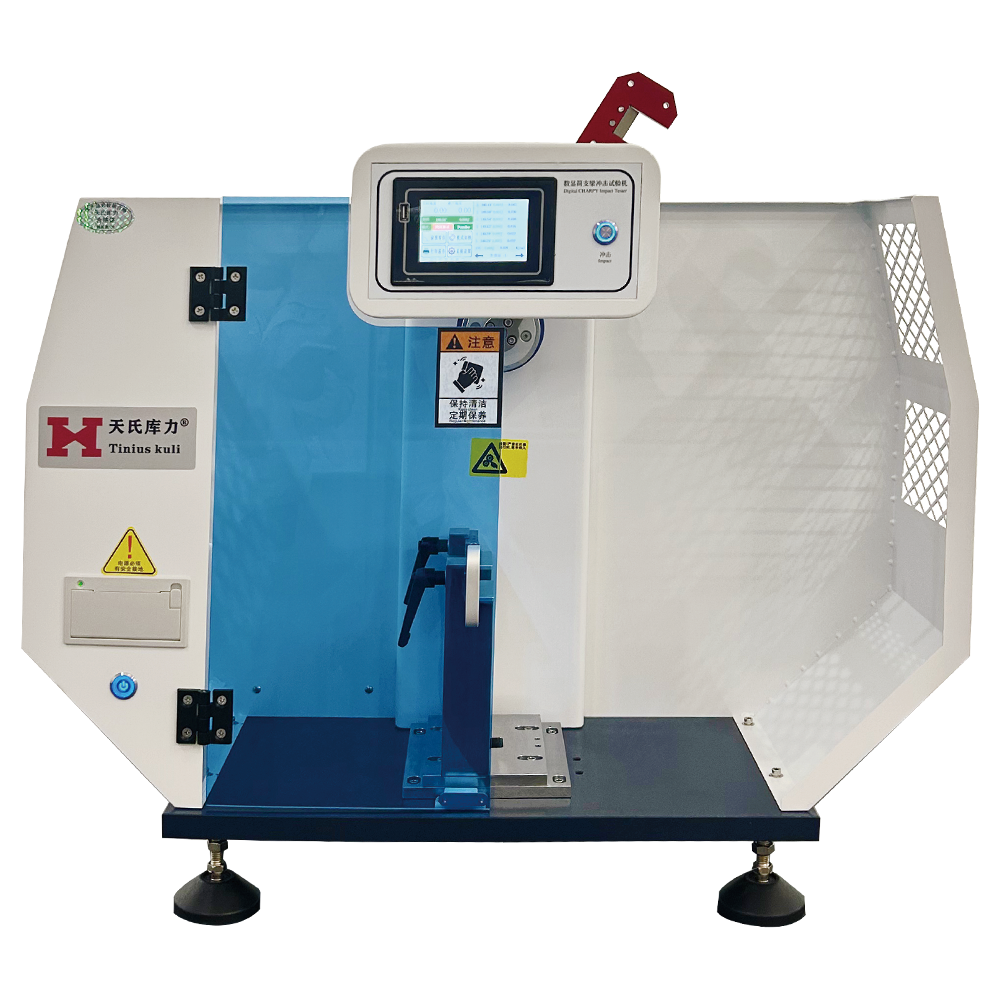

塑料冲击试验机

二、国标塑料冲击样条尺寸标准

国内工业验收、来料检测、验厂审核、CNAS实验室通用两套国标，参数固定、公差严格，是中小企业刚需标准。

1、简支梁冲击样条（GB/T 1043.1-2008）

该标准为国内塑胶行业选择，适配PP、ABS、PC、尼龙、改性塑料等绝大多数刚性、半刚性材料，主流通用1型试样，也是招投标、第三方送检默认规格。

基础外形尺寸：长度80mm±2mm、宽度10mm±0.2mm、厚度4mm±0.2mm

核心缺口规格（最关键）：行业常用A型标准缺口，缺口角度45°，底部圆弧半径0.25mm，标准缺口深度1.33mm（精准对应厚度1/3）；另有B型浅缺口，多用于高韧性材料，可避免试样无法断裂。

测试跨距：A型缺口标准支撑跨距40mm，B型缺口跨距60mm，跨距偏差直接影响冲击强度数值，制样和装夹必须严格匹配。

除通用1型样条外，标准还包含2型、3型大尺寸试样（63.5mm×12.7mm×6.4mm），仅用于特殊厚板材、高刚性材料，日常民用塑料检测极少使用。

2、悬臂梁冲击样条（GB/T 1843-2008）

多用于玻纤增强塑料、硬质工程塑料、家电结构件，侧重检测材料抗单侧冲击、抗开裂能力。

基础外形尺寸：长度80mm±2mm、宽度10mm±0.2mm、厚度4mm±0.2mm（国标常规款）

缺口规格：45°V型缺口，底部半径0.25mm，缺口深度2mm，缺口距试样端部固定距离，保证冲击受力点统一。

简支梁冲击试验机

悬臂梁冲击试验机

三、ISO国际标准冲击样条尺寸

出口欧盟、东南亚、参与国际项目的企业，必须严格遵循ISO标准，整体尺寸与国标基本对齐，但缺口公差、制样要求更严苛，不能直接套用国内普通制样工艺。

简支梁ISO 179：通用试样尺寸80×10×4mm，缺口参数、跨距与GB/T 1043一致，核心差异在于试样状态调节要求更高，制样断面平整度、无毛刺要求更严格。

悬臂梁ISO 180：主流试样80×10×4mm，部分材料检测采用127mm加长样条，适配高精度冲击测试，数据可对接国际检测报告。

四、ASTM美标冲击样条尺寸

给北美客户供货、汽车主机厂配套、涉外实验室检测，统一执行ASTM美标，样条尺寸与国标、ISO差异极大，是最容易踩坑的板块，不能通用替换。

核心标准：ASTM D256（悬臂梁冲击）

标配经典尺寸：长度127mm、宽度12.7mm、厚度3.2mm，这是美标最核心的规格，几乎所有北美塑胶配件验收均采用此样条。

缺口采用专属美标V型缺口，深度、圆弧参数与国标不同，测试数据、计算方式独立，严禁用国标4mm样条替代美标3.2mm样条送检。

五、三大标准样条核心参数汇总表

六、制样与检测高频误区

1、尺寸公差超标，忽视微小误差：很多企业制样只看大致尺寸，忽略±0.2mm精准公差。样条厚度、宽度偏差超标，会直接导致冲击强度计算误差超15%，第三方计量直接判定数据无效。

2、缺口加工不标准：缺口圆弧R角、深度、角度偏差是数据漂移的头号原因。手工打磨缺口、刀具磨损未更换，会造成应力集中不一致，同批次样条数据离散度极大。行业建议：必须用专用冲击缺口制样机加工，禁止手工打磨。

3、不同标准样条混用对标：用国标4mm样条数据对标美标3.2mm数据，或简支梁、悬臂梁数据互比，是外贸对接、客户审核中的高频致命错误，直接导致报告作废。

4、忽略无缺口样条适用场景：部分高韧性薄膜、软质塑料，需采用无缺口冲击样条，若强行使用缺口样条，会出现试样不断裂、数据无参考价值的问题。

5、厚度随意替换：标准样条厚度固定为4mm、3.2mm，不能随意加厚、减薄，厚度改变后材料受力截面变化，所有冲击数据不具备对比性。

七、不同场景精准选型建议

1、国内常规生产、来料抽检、工厂验厂：优先选用GB/T 1043简支梁80×10×4mm标准样条，适配所有通用塑料，满足绝大多数质检需求。

2、改性工程塑料、玻纤增强、硬质塑料：选用GB/T 1843悬臂梁标准样条，精准匹配硬质材料抗冲击、抗脆断特性。

3、出口欧美、北美市场、车企供应链：统一采用ASTM D256美标127×12.7×3.2mm样条，严格对接海外客户验收标准。

4、新材料研发、高校实验、第三方检测：同步匹配ISO国标双标准，保证数据通用性、可溯源性，满足论文、报告、资质审核要求。

塑料冲击样条没有通用万能尺寸，核心分为国标/ISO 80×10×4mm简支梁、国标/ISO 80×10×4mm悬臂梁、ASTM美标127×12.7×3.2mm三大主流规格。其中缺口角度、圆弧半径、深度、尺寸公差，是决定检测数据精准、合规有效的核心关键。日常质检、送检、研发过程中，只要严格匹配场景选对标准、严控制样公差、规范缺口加工，就能解决数据波动、审核不通过、对标无效等问题，保障冲击测试数据的真实性、合规性与可对比性。
