双轴应力如何影响钛合金裂纹扩展？这项原位研究登上《Crystals》

压力容器、船舶、化工管道里的钛合金构件，服役时往往同时承受双重应力。这种双轴应力下的疲劳裂纹怎么扩展、往哪边拐、扩多快，直接决定设备能安全工作多少年。可问题是——这类数据，过去很难测，更难测准。

南京工业大学机械与动力工程学院周昌玉教授团队（鲍文杰、刘佳玉、陶志林、赵广周、周昌玉*）把这件事做成了，论文发表在 MDPI 期刊《Crystals》（2022, 12(11), 1530，DOI: 10.3390/cryst12111530）。更关键的是，他们用的不是进口天价设备，而是天津凯尔测控的国产 IPBF-5000 原位双轴试验系统。

为什么双轴疲劳裂纹这么难测？

传统断裂力学实验多用单轴紧凑拉伸（CT）试样，只能复现一个方向的拉压，根本模拟不了双向约束。想上进口双轴台？周期长、价格高、定制贵，很多课题组"想做没设备"。即便有设备，还有一个更隐蔽的坑：单侧驱动加载时，试样会在循环中出现面内平移和转动，裂纹一旦漂出相机视场，前面几万周次的数据就白测了。观测窗口和力学中心对不上，正是原位断裂实验长期没能解决的核心矛盾。

举个工程上的例子：承压管道或容器的纵焊缝，在内压作用下会同时承受环向（hoop）与轴向应力，二者比值恰好由结构几何决定。缺陷评定规范要做剩余寿命预测，必须输入双轴应力态下的 da/dN 曲线；而单轴 CT 试样只能给一个方向的数据，要么偏保守、要么偏危险。这正是双轴原位试验不可替代的原因。

南京工业大学的解法：让十字形试样在双轴上"对称受力"

他们采用 100×100 mm 的十字形（cruciform）薄板试样：整体厚度 1.2 mm，中心减薄到 0.4 mm，中央留出 15×15 mm 观察区和一个约 0.5 mm 的中心孔；预制裂纹先用线切割开 3.2 mm 缺口，再疲劳预制出约 0.2 mm 裂纹，表面经 400–2000 目砂纸抛光以保证测量精度。

试验在凯尔 IPBF-5000 上完成：两正交方向独立可控的交变载荷，载荷范围 5 N–20 kN，位移分辨率 0.1 μm，精度 0.5 级。加载频率 0.2 Hz、正弦波，Y 方向峰值应力恒为 270 MPa，X 方向随双轴载荷比 λ（=0、0.5、1）变化；同时扫了应力比 R（=0、0.1、0.3）与初始裂纹倾角 β（=90°、60°、45°）的组合。配合 VHX-950F 数字显微镜（精度 0.01 mm），每扩展 0.1 mm 记录一组数据。

IPBF-5000 的"对称加载"是这件事的关键——反螺旋丝杠让上下 / 左右两对作动器以试样几何中心对称运动，裂纹始终锁在视场中心，萌生、扩展、分叉全程可见。CARE STUDIO 软件再把力学载荷与光学观测做微秒级同步、双存储可溯源，数据可直接走 ASTM E647 的标准处理流程。

起裂角之争：最大切向应力（MTS）准则被原位数据验证

裂纹在第一周期会从哪个角度起裂？经典的最大切向应力（MTS）准则给出预测，但长期缺乏原位证据。论文用 IPBF-5000 的原位数据做了验证：预测起裂角与实验对比，一组平均误差 7%、最大 17%，另一组平均误差 11%、最大 15% ——吻合得相当好。换句话说，国产台产出的数据，已经达到了可以反过来校验经典断裂准则的精度。

裂纹往哪走：β = 90° / 60° / 45° 三种路径

·       β = 90°：几乎纯 I 型，裂纹沿原方向直行，不偏转；

·       β = 60° 与 45°：KI 与 KII 联合作用，裂纹明显偏转，最终又慢慢回到 Mode I 路径；

·       当 λ = 1（等双轴）时，裂纹退化为纯 I 型，路径不再变化——与文献观察一致。

材料用的是工业纯钛 TA2：弹性模量 107.043 GPa，屈服 404 MPa，抗拉 496 MPa，成分以 Ti 为主（99.816%），含微量 Fe、O 等。这组参数是压力容器受压结构缺陷评估的典型基准。

扩展速率怎么变：双轴比 λ 与应力比 R 的"把戏"

论文系统分析了疲劳裂纹扩展速率 da/dN：

·       随应力比 R（0、0.1、0.3）增大，da/dN 增大；

·       随双轴载荷比 λ（0、0.5、1）增大，da/dN 减小——因为垂直于裂纹面的分量随 λ 升高而降低。

举例：在 β = 60°、λ = 0、R = 0.1 工况，ΔKI = 28.640 MPa·m¹ᐟ²，ΔKII = 5.996，二者比约 20.94%，等效 ΔKv 仅比 ΔKI 高 4%，故论文以 ΔKI 代替等效应力强度因子幅值。

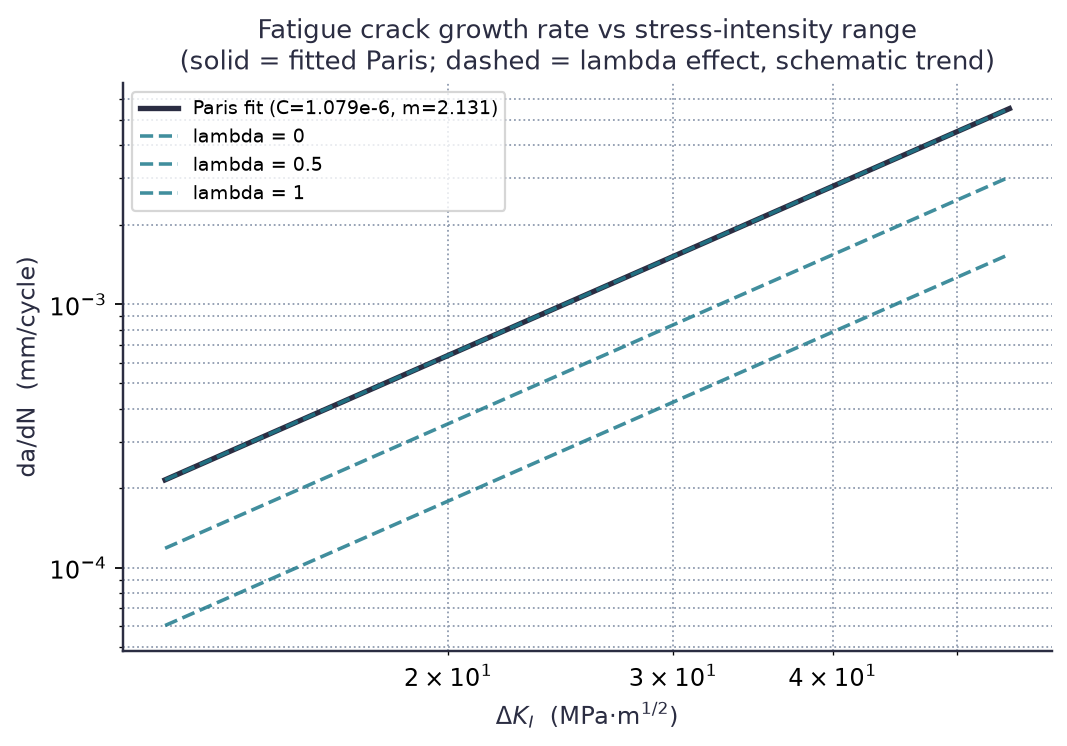

用 Paris 公式拟合得 C = 1.079×10⁻⁶、m = 2.131；但论文进一步发现，考虑 R 的 Walker 模型（γw = 0.52，Cw = 3.676×10⁻⁸，mw = 3.141）与 Kujawski 模型（Ck = 1.161×10⁻⁸，mk = 3.452，αk = 0.78）对数据的压缩效果明显优于 Paris——这对工程上用少量数据外推寿命很有价值。

国产设备能不能发 SCI？这篇就是答案

回到最开始的问题：国产原位双轴台，能不能撑起一篇正经 SCI？南京工业大学的这篇《Crystals》给出了明确回答——能，而且数据扎实到可以反过来校验经典断裂准则。

对做断裂力学、压力容器、船舶与化工装备可靠性的老师和同学来说，这意味着：不必再为进口双轴台的长周期和高成本发愁，国产设备已经能覆盖"十字形试样双轴疲劳 + 原位观测 + 标准数据处理（ASTM E647）"的完整链路。凯尔 IPBF 系列（IPBF-5/100/300 台式，IPBF-5k/10k/20k 大型）均具备 0.1 μm 分辨率、0.5 级精度与对称加载能力，可配 37 ℃ PBS 水浴、高低温与腐蚀环境，兼容 DIC 全场应变。

给做断裂力学的你三点启示

1.       国产双轴台已经能发 SCI。 这篇《Crystals》就是范本——从试样设计、原位加载到数据处理，全程用凯尔 IPBF-5000 完成，没有依赖进口设备。

1.       对称加载是原位观测的"地基"。 没有它，裂纹会在循环里漂出视场，长时追踪无从谈起；有了它，起裂角、扩展路径、分叉都能被固定视场锁定。

1.       数据可直接对接标准流程。 0.5 级精度、0.1 μm 分辨率、双存储溯源，让结果能顺畅走 ASTM E647 的 da/dN 处理，方便横向对比与论文复现。

像 IPBF-5000 这样"对称加载 + 多场耦合 + 微秒级同步"的原位双轴平台，正在把过去"想做做不了"的复杂工况，变成课题组里"说测就测"的常规实验。如果你也在做双轴 / 多轴疲劳、裂纹扩展或压力容器缺陷评估，欢迎联系凯尔测控，获取样机试用、方案设计与测试支持。

文献出处：Bao WJ, Liu JY, Tao ZL, Zhao GZ, Zhou CY. Investigation of Fatigue Crack Growth in TA2 Cruciform Specimen with an Inclined Crack, Considering Stress Ratio and Biaxial Load Ratio. Crystals. 2022; 12(11):1530. DOI: 10.3390/cryst12111530（开放获取，全文图表可于 MDPI 免费下载）
