柔性材料翻折疲劳测试的两种失效判定方式说明

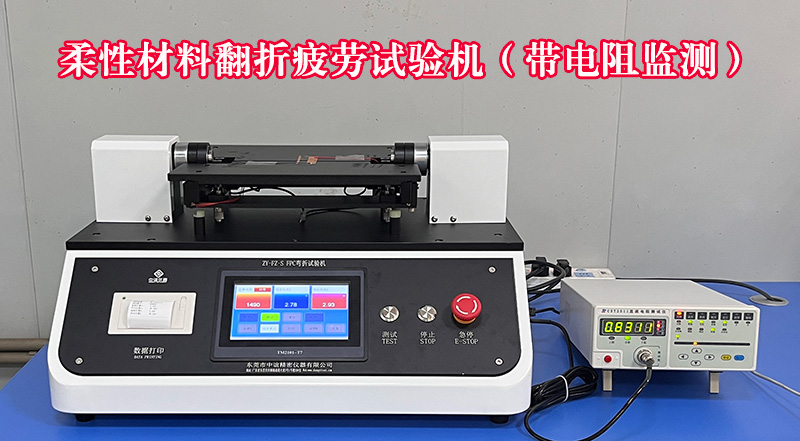

随着柔性电子、功能薄膜行业持续发展，UTG 超薄玻璃、CPI 聚酰亚胺膜、FPC 柔性线路板、柔性导电膜、TPU 复合膜等柔性材料，普遍需要使用ZY-FZ-C型翻折仪（弯折疲劳试验机）开展 180° 往复对折翻折疲劳试验，模拟产品反复开合的使用工况，验证材料耐折叠可靠性。失效判定是翻折测试中的关键环节，直接决定测试结论，当前行业主要采用外观判定、电性判定两种方式，检测单位、生产企业可依据试样类型、验证目标、内控标准灵活选用。

外观判定多用于无导电线路的柔性基材、光学膜片、软胶薄片、复合薄膜类试样。测试前设定翻折角度、折弯 R 角、翻折速率、目标循环次数，设备按参数持续执行往复翻折动作，达到预设次数后自动停机。试验完成后取出样品，在规范光照环境下检查折痕区域，观察试样是否出现裂纹、发白、分层、脱层等不良现象，以此评价材料耐弯折疲劳性能。外观判定操作简便直观，适合材料配方对比、来料抽检、基础耐弯折性能摸底，判定条件可参照 ASTM D522 等标准或企业内部测试规范提前约定，降低人为判读差异。

电性判定是 FPC 柔性线路板、折叠屏模组、带导电回路的柔性导电膜等样品的主流验证方案。该方式需要翻折仪搭载电阻在线监测模块，试验过程中实时采集导电回路的电阻数据，持续监控阻值波动。当回路电阻发生突变并超过预设阈值时，设备自动停止运行，同步记录对应的翻折循环次数，该数值即为样品的翻折疲劳寿命。电性判定能够识别肉眼不易发现的铜箔隐裂、线路内部微损伤，弥补外观目视检查容易漏判的短板，更贴近折叠终端产品真实失效场景，相关测试可参考 IPC-TM-650、IEC 62137 等柔性电路板弯折测试规范。

在柔性材料的研发验证项目里，很多实验室会选择外观与电性相结合的组合判定方案，同步留存电学变化数据与外观缺陷记录，方便技术人员分析失效机理，优化材料配方、膜层结构与线路设计。开展测试前，供需双方应统一确认判定规则、电阻阈值、样品观察条件、平行试样数量，保证翻折疲劳试验数据具备重复性与可比性。

翻折仪属于弯折疲劳试验机的细分机型，服务于柔性材料生产厂、FPC 加工厂、折叠终端研发实验室、第三方检测机构。两种判定方式不存在绝对优劣，重点在于匹配样品特性与可靠性验证需求，为柔性材料研发优化、来料检验、成品可靠性评估提供可靠的数据支撑。
